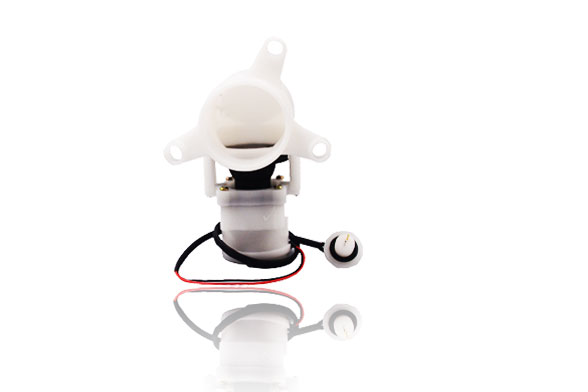

民用燃气表电机阀的安装位置如何确定

一、核心安全原则：远离风险源，保障燃气通路安全

1. 与燃气表的相对位置

• 上游安装：若用于紧急切断（如燃气泄漏时关闭气源），通常安装在燃气表进气端前（靠近管道入口侧），可在燃气进入表具前切断气源，避免表具内残留燃气泄漏。

• 下游安装：若用于用户端控制（如预付费表的 “欠费关断”），需安装在燃气表出气端后（靠近用户用气设备侧），确保计量后的燃气通过阀门控制流向灶具、热水器等。

• 电机阀需安装在燃气表的上游或下游，但需遵循 “先关断、后计量” 或 “先计量、后关断” 的逻辑，具体根据阀门功能确定：

• 无论上下游，阀门与燃气表之间的直管段需≥10 倍管道直径（如 DN15 管道，直管段≥15cm），避免因管道弯头、变径导致的气流扰动影响阀门密封性能。

2. 远离火源与高温区域

• 安装位置需远离明火（如厨房灶台）、高温设备（如热水器排烟口）及易产生电火花的电器（如冰箱压缩机、开关插座），距离至少≥30cm（不同地区规范可能有差异，需参考当地《城镇燃气设计规范》）。

• 禁止安装在厨房吊柜内、橱柜角落等通风不良区域，避免燃气泄漏后积聚，同时需预留通风空间，防止阀门运行时产生的热量（如电机发热）无法散发。

3. 避免潮湿与腐蚀性环境

• 远离水槽、洗碗机等易积水区域，防止阀门壳体、电机受潮短路；

• 禁止安装在有腐蚀性气体（如厨房清洁剂挥发物）或粉尘过多的位置，避免阀体锈蚀、卡涩（影响关断密封性）。

二、功能性要求：确保阀门控制有效，不影响燃气流通

1. 流通阻力最小化

• 阀门需安装在水平或垂直直管段上，避免斜向安装或紧邻管道弯头、三通等部件，防止因气流紊乱导致的压力损失（影响用气设备正常工作，如燃气灶火力不足）。

• 阀门前后管道需保持同轴，偏差≤2mm，避免因安装歪斜导致阀体受力变形，影响密封性能。

2. 适配管道规格与走向

• 阀门公称直径需与燃气管道一致（如 DN15 管道配 DN15 阀门），安装位置需便于与管道连接（螺纹或法兰连接），且预留足够的操作空间（如拧紧接口的扳手活动范围）。

• 若管道有拐弯，阀门应安装在距弯头≥20cm 的直管段上，减少管道应力对阀门的影响。

三、维护与操作便利性：便于检修、更换及应急操作

1. 预留检修空间

• 阀门周围需预留≥30cm 的空间，方便技术人员拆卸、更换阀门（如电机故障时更换部件），且便于观察阀门状态（如手动应急旋钮、指示灯位置）。

• 若安装在橱柜内，需在橱柜门板上预留检修口（尺寸≥阀门尺寸 + 10cm），或采用可拆除的橱柜挡板。

2. 手动应急操作的可达性

• 部分电机阀配备手动应急旋钮（断电时手动开关），安装位置需保证用户或维修人员能快速触及（高度建议在 1.2-1.8m 之间，避免过高或过低），紧急情况下可迅速操作。

3. 电气连接便利性

• 电机阀需连接电源线（通常 220V 或低电压直流）和控制信号线（与燃气表或报警器联动），安装位置需靠近电源接口或控制模块，减少线路长度（避免线路老化、破损风险），且电线需穿管保护（远离燃气管道，防止腐蚀）。

四、法规与标准依据：遵循地方规范与安装手册

1. 国家标准与地方规定

• 部分地区要求 “燃气表后阀门需安装在表具下游 1m 范围内”；

• 电动阀门需具备 “失电关断” 功能，安装时需确保控制逻辑与燃气报警器、表具联动正常（如泄漏时自动关断）。

• 需符合《城镇燃气设计规范》（GB 50028）、《燃气工程项目规范》（GB 55009）及地方燃气管理条例，例如：

2. 厂家安装手册要求

• 不同品牌电机阀可能有特殊安装要求（如水平安装、垂直安装方向，避免倒置），需严格按照产品说明书执行（例如：部分电磁阀要求必须水平安装，否则影响阀芯密封）。

五、典型安装场景参考

• 厨房明装管道：燃气表进气端（上游）10-30cm 处，管道水平段，距离灶台、水槽≥50cm，且在通风良好的墙面固定（用管卡加固阀门两端管道，防止震动）。

• 橱柜内安装：若必须安装在橱柜，需选择带通风孔的橱柜，阀门与表具间距≥15cm，且橱柜门非密封设计，预留检修口正对阀门位置。

• 表具集成式安装：部分智能燃气表将电机阀内置在表体内（如预付费表的内置电磁阀），此时需按表具整体安装规范固定，确保阀门与表体内部气流通道匹配。
